DZS-7D 12V IP44 | СЕНСОРНЫЙ ВЫКЛЮЧАТЕЛЬ 1 КНОПКА ЗА ЗЕРКАЛО

DZS-7D 12V IP44 | СЕНСОРНЫЙ ВЫКЛЮЧАТЕЛЬ 1 КНОПКА ЗА ЗЕРКАЛО
DZS-7D 12V IP44 | СЕНСОРНЫЙ ВЫКЛЮЧАТЕЛЬ 1 КНОПКА ЗА ЗЕРКАЛО
DZS-7D 12V IP44 | СЕНСОРНЫЙ ВЫКЛЮЧАТЕЛЬ 1 КНОПКА ЗА ЗЕРКАЛО
DZS-7D 12V IP44 | СЕНСОРНЫЙ ВЫКЛЮЧАТЕЛЬ 1 КНОПКА ЗА ЗЕРКАЛО

Артикул: 11491 08.800.00.006

Производитель: GLS

580,00 ₽

Тип выключатель
Назначение для ванных комнат, для зеркал
Размещение за зеркало
Монтаж накладной
Крепеж клеевая основа
Принцип работы датчика касание
Управление сенсор касания
Время задержки выключения 1 — 1.5 сек
Напряжение (В) 12
Максимальная мощность для 12В 60 Вт
Сила тока, А 5А
Диммирование да, встроенный диммер
Цвет индикатора холодный белый
Цвет датчика Белый
Длина кабеля (м) 0,25
Класс пылевлагозащиты IP44
Класс защиты от поражения электрическим током III
Источник питания (тип) блок питания 220В>>12В
Материал корпуса пластик
Габариты, Д х Ш х В 55 × 40.5 × 12.8 мм
Цвет 13-черный
Комплектность выключатель, комплект крепежа, руководство по эксплуатации, упаковка

Сенсорный выключатель однокнопочный для зеркала DZs-7d – одна из самых востребованных моделей выключателя, зеркало с таким выключателем выглядит современно и пользоваться им будет удобно и приятно, укомплектован проводом 0,25 м.

Сенсорный выключатель DZs-7d управляет

плавным включением/плавным выключением LED освещения.
имеет функцию диммирования, с помощью которой можно регулировать яркость свечения
имеет отдельный выход для подключения обогрева зеркала, который включается/выключается кнопкой включения/выключения освещения.

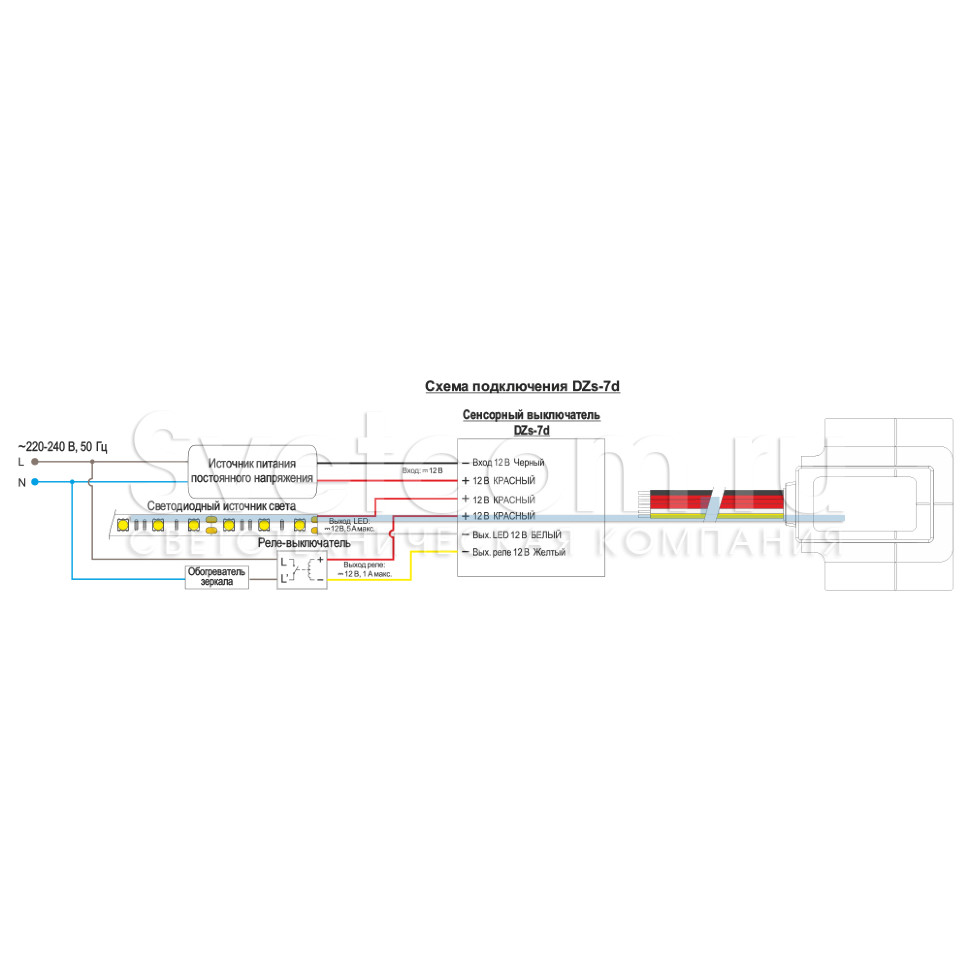

Вы можете подробно ознакомиться со всеми режимами работы, правилами подключения и установки Сенсорного выключателя для зеркала DZs-7d в закладке Документация, а так же подобрать подходящую по мощности модель Источника Питания.

ОБРАТИТЕ ВНИМАНИЕ! Сенсорные выключатели требовательны к качеству источника питания. Перед покупкой источника питания обязательно проконсультируйтесь с нашим менеджером. Менеджер подберет Вам источник питания, который гарантированно будет совместим с выбранным Вами датчиком. Неправильный выбор источника питания может повлечь выход из строя датчика (это не гарантийный случай).

ОБРАТИТЕ ВНИМАНИЕ! Штатный скотч предназначен для облегчения установки и тестирования изделия. После проверки правильности установки и работоспособности, крепежную планку рекомендуется дополнительно закрепить с помощью клея-герметика для зеркал или клея для термопистолета.
